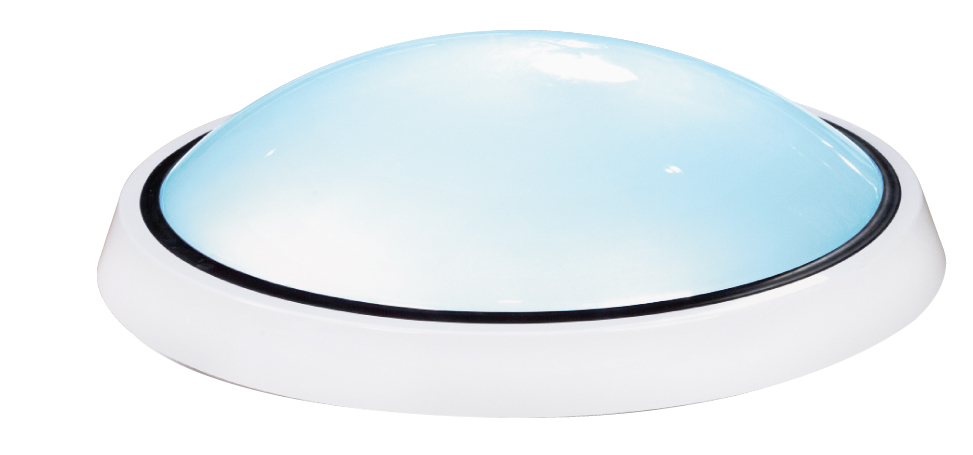

Kopulový kruhový světlík

Produkt essertop®  kruhový je ideální tehdy, máte-li zvláštní požadavky na vzhled a funkčnost. Harmonický design se zde spojuje s konstrukcí rámu z laminátu, který poskytuje vynikající tepelně-izolační vlastnosti díky tepelnému oddělení a jádru z PUR. Rám pro světlíky essertop® kruhový dodáváme prakticky v jakékoliv barvě vzorníku RAL.

Standardně dodávané speciální zasklení umožňující další úpravy: k dispozici je 2, 3 a 4-vrstvé zasklení a speciální provedení thermoplan®. To znamená, že v závislosti na požadavcích budovy, můžete zvolit vždy  tu nejvhodnější variantu zasklení. Splňuje také požadavky vyhlášky EU o úsporách energie.

Tento světlík se nachází ve dvou variantách - otvíratelný a pevný. Otvíratelný typ je vhodný k přirozenému osvětlení, větrání / ventilaci. Pevný kopulový světlík je skvělým řešením osvětlení pro budovy nebo haly, u kterých není vyžadována dodatečná funkce větrání. Z pevného světlíku však lze i později připojením otevírače vytvořit světlík otvíratelný.

Pro širší nabídku si prohlédněte také naše hranaté kopulové světlíky a ploché kruhové světlíky

Můžeme vám poradit s výběrem nebo instalací kopulových kruhových světlíků?

  • Produkt

    VARIANTY VÝPLNĚ:

    Dvouvrstvý kopulový kruhový světlík

    2-vrstvy,
    Hodnota Ug 2,7 W/m2K
    Hodnota Ur 2,4 W/m2K

    Třívrstvý kopulový kruhový světlík

    3-vrstvy,
    Hodnota Ug 1,8 W/m2K
    Hodnota Ur 1,7 W/m2K

    Čtyřvrstvý kopulový kruhový světlík

    4-vrstvy,
    Hodnota Ug 1,5 W/m2K
    Hodnota Ur 1,3 W/m2K

    Jednovrstvý kopulový kruhový světlík s izolační vrstvou

    1 vrstva, 2 izolační desky
    Hodnota Ug 0,83 W/m2K
    Hodnota Ur 1,0 W/m2K

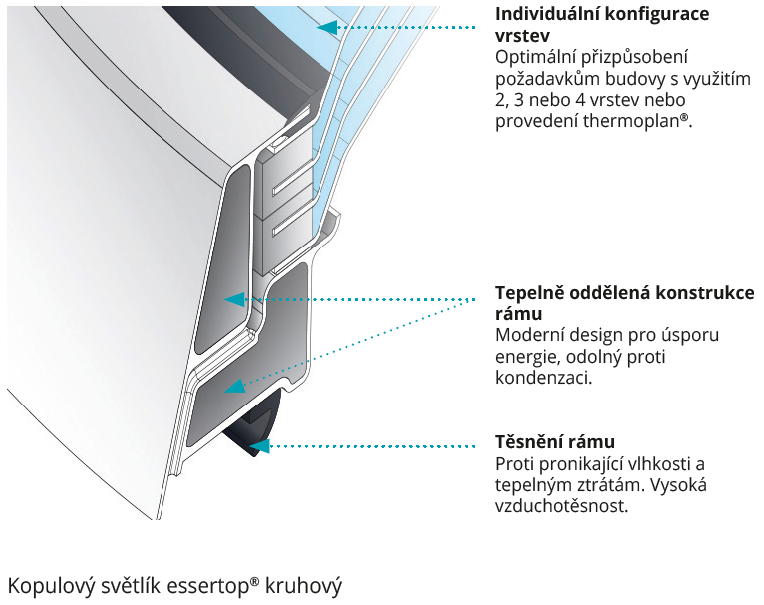

    Popis konstrukce kruhového světlíku
  • Parametry
    Parametry
    Dosavadní hodnoty U (W/m2K)
    UHodnota U zasklení podle EN 673:2011
    UcHodnota U manžety podle DIN EN ISO 6496
    Nové hodnoty U podle EN 1873:2014 (W/m2K)
    Urc refHodnota U bodového světlíku + manžety
    (Reference: Jmenovitá světlost 120 x 120 cm / Výška manžety 30 cm)
    Urc Hodnota U bodového světlíku + manžety
    Ur Hodnota U bodového světlíku (vrchlíku)
    UtHodnota U zasklení
    UeHodnota U rámu
    UupHodnota U manžety
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu zasklení a rámu
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu rámu a manžety

    KopulovÉ kruhovÉ světlíkY - rám PVC

    VýplňSchémaSoučinitel prostupu teplaSvětelná propustnostVzduchová neprůzvučnost
    Ut/Ug [W/m2K]Urc/Uw [W/m2K]ƮD65 opál  [%]ƮD65 čirý [%]Rw [dB]
    2 -vrstvétyp A2,71,8778420
    typ B 2,67481
    3 -vrstvétyp A1,81,4687720
    typ B 1,76673
    4 -vrstvétyp A1,51,2657121
    typ B 1,35966
    5-vrstvé  1,05360
    kopule + 2x 16mm PC deska 0,830,81303226
  • Manžety

    Laminátové manžety kruhové

    15 cm30 cm50 cm
    Hodnota U0,8 W/m2KHodnota Uc 0,8 W/m2KHodnota Uc 0,8 W/m2K

    Hodnota Uup 1,4 W/m2K

    Hodnota Uup 1,0 W/m2KHodnota Uup 0,9 W/m2K
  • Technické specifikace
    Provedení2 vrstvy3 vrstvy4 vrstvytermoplán
    Zaskleníopál
    opál
    čiré
    čiré
    opál
    opál
    opál
    čiré
    čiré
    čiré
    opál
    čiré
    čiré
    opál
    čiré
    čiré
    čiré
    čiré
    opál
    2 PC
    desky
    čiré
    2 PC
    desky
    Světelná propustnost T65 v %7784687765713032
    Prostup celkové energie v %6974586451552930
    Jmenovitá světlost Ø cmČistý průzor světla v m2OtevíračePoloha/Počet
    Plocha odvětrání v m2 při výšce zdvihu
    28 cm30cm50cm75cm
    600,130,130,13--
    900,380,310,33--
    1000,500,350,380,501)-
    1200,790,440,470,79-
    1501,33-0,611,02-
    1802,01-0,751,26-
    2002,54-0,851,412,121)

    1) V závislosti na výšce manžety a tloušťce stropu (akční dosah).

  • Speciální provedení
  • Otevírací mechanismy
    • Otevírací mechanismy:

      Elektrický otevírač 300 Basic, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač 300 Comfort, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení

      Elektrický otevírač 500, 230 V

      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze

      Pneumatický otevírač fumilux® G3

      • Výška zdvihu 300, 500 nebo 750 mm
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické, mechanické vypnutí v koncové poloze (možnost ručního odblokování)
      • Provoz možný jednotlivě nebo v tandemu

      Ruční otevírač, vřetenový

      • Výška zdvihu 280 mm
      • Vřeteno z pozinkované oceli/mosaz
      • Bezúdržbový
      • Plynule nastavitelný

      Požadované příslušenství:

      • Ruční klika (170 cm)
      • Výsuvná tyč (80 cm)
    • Příslušenství otevíracích mechanismů:

      Systém ochrany proti větru a dešti J 10

      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Rádiový přijímač

      • K rádiovému ovládání systémů otvírání 230V
      • Kombinovatelné se stěnovým a ručním vysílačem a TaHoma-Box Premium

      Rádiový nástěnný ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • Včetně upevňovacích desek
      • Vhodný do všech běžných spínacích programů

      Rádiový ruční ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • 4-kanálové provedení pro diferencované řízení až 4 systémů otevíraní

      Rádiový větrný a sluneční senzor

      • Detekuje sílu větru, respektive slunečního záření a hlásí přijímači
      • Možno rozšířit o přijímač deště

      Dešťový senzor

      • Hodící se k rádiovému větrnému a slunečnímu senzoru
      • Detekuje srážky a hlásí přijímači

      TaHoma-Box Premium

      • Vhodné pro ovládání otevíračů 230V pomocí aplikace v chytrém telefonu či tabletu z domova nebo na cestách
      • Potřebné příslušenství: rádiový přijímač a stěnový nebo ruční vysílač
      • Bez smluvního závazku
      • TaHoma-App bezplatně k dispozici

      Dálkově ovládaná větrací centrála 24 V

      • Snadná a praktická obsluha pomocí tlačítka ventilace (na / pod omítkou) nebo rádiového dálkového ovladače
      • Lze kombinovat s 24 V elektrickými otevírači

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem

      • Schůdek je nastavitelný od 800 do 1300 mm
      • Vhodné pro jmenovité délky 100 – 150 cm
      • Na manžety lze namontovat dodatečně
      • Skládací rukojeť
      • Vestavěná trubka pro zavěšení žebříku do šířky 620 mm
      • Na vyžádání je možné v bílé barvě (RAL 9016)
      • Výhradně pro použití s řetězovými pohony, nelze kombinovat s lineárními pohony
  • Příslušenství

    Ochrana proti propadnutí

    Ochrana proti propadnutí

    Ochrana brání propadnutí osob světlíkem do budovy. Robustní konstrukce mřížky z pozinkovaného ocelového plechu byla testována a certifikována v souladu se státní institucí úrazového pojištění zaměstnanců stavebního průmyslu v Německu, v souladu se směrnicí GS18 – a to jak pro novostavby, tak i pro dodatečnou montáž v případě rekonstrukce.

    Ochrana proti propadnutí esserprotect®  se dodává pro:

    • Kopulové světlíky řady essertop®
    • Prakticky všechny manžety světlíků od ostatních výrobců
    • Přímou instalaci pod manžetu nebo do rámu kopulového světlíku
    • Dovybavení manžet nebo při jejich renovaci
    • Instalaci do konstrukce rámu kopulového světlíku
  • Poptávkový formulář
    •
    •
    •
    • Volba světlíku

    • Volba manžety

    • Výběr příslušenství

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.
    • Volba manžety

    • Volba světlíku

    • Volba větracího křídla

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.
    • Vložte projektovou, technickou  dokumentaci. V případě, že těmito dokumenty nedisponujete, vložte pouze kontaktní údaje, ozveme se Vám a rádi Vám pomůžeme
    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

Katalog střešní systémy

Veškeré fotografie a diagramy jsou pouze ilustrační a nemusí odpovídat reálnému detailu.
