Kopulové světlíky

Kopulové světlíky GRADUS

Kopulový světlík essertop® je k dispozici se 2, 3 nebo 4 vrstvami zasklení, případně v provedení thermoplan®. Vzhledem ke svým tepelně-.technickým vlastnostem je vhodný do široké škály budov. Splňuje také požadavky vyhlášky Evropské unie o úspoře energií.

Světlík essertop® je standardně vybaven speciálním zasklením, které umožňuje difuzi vodních par. Je z výroby připraven pro montáž otevírače pro denní větrání a ventilaci. Kování a zámek jsou předem připraveny v továrně, díky čemuž je sestavení světlíku a manžety na místě rychlé a snadné.

Tento světlík se nachází ve dvou variantách - otvíratelný a pevný. Otvíratelný typ je vhodný k přirozenému osvětlení, větrání / ventilaci nebo odvodu kouře. Pevný kopulový světlík je skvělým řešením osvětlení pro budovy nebo haly, u kterých není vyžadována dodatečná funkce větrání. Z pevného světlíku však lze i později připojením otevírače vytvořit světlík otvíratelný.

Pro větší výběr se můžete podívat také na nabídku našich kopulových kruhových světlíků.

Můžeme vám poradit s výběrem nebo instalací kopulových světlíků?

Kontaktujte nás
  • Produkt

    Varianty výplně:

    • 2-vrstvy výplně
    • 3-vrstvy výplně
    • 4-vrstvy výplně
    • 1 vrstva, 1 izolační deska
    • 1 vrstva, 2 izolační desky

    2-vrstvy,
    Hodnota Ug 2,7 W/m2K
    Hodnota Ur 2,3 W/m2K

    3-vrstvy,
    Hodnota Ug 1,8 W/m2K
    Hodnota Ur 1,6 W/m2K

    4-vrstvy,
    Hodnota Ug 1,5 W/m2K
    Hodnota Ur 1,3 W/m2K

    1 vrstva, 1 izolační deska,
    Hodnota Ug 1,0 W/m2K
    Hodnota Ur 0,88 W/m2K

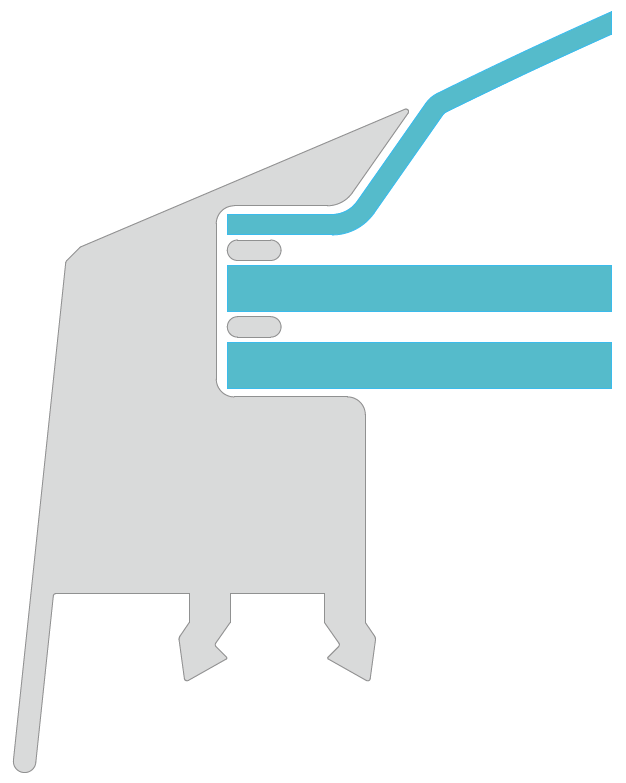

    1 vrstva, 2 izolační desky,
    Hodnota Ug 0,83 W/m2K
    Hodnota Ur 0,83 W/m2

    Kopulový světlík essertop®
  • Parametry
    Parametry
    Dosavadní hodnoty U (W/m2K)
    Ug Hodnota U zasklení podle EN 673:2011
    UcHodnota U manžety podle DIN EN ISO 6496
    Nové hodnoty U podle EN 1873:2014 (W/m2K)
    Urc refHodnota U bodového světlíku + manžety
    (Reference: Jmenovitá světlost 120 x 120 cm / Výška manžety 30 cm)
    Urc Hodnota U bodového světlíku + manžety
    Ur Hodnota U bodového světlíku (vrchlíku)
    UtHodnota U zasklení
    UeHodnota U rámu
    UupHodnota U manžety
    Ψt Úpravný součinitel ve vztahu k délce v oblasti přechodu zasklení a rámu
    Ψe Úpravný součinitel ve vztahu k délce v oblasti přechodu rámu a manžety

    KopulovÉ světlíkY - RÁM PVC

    VýplňSchémaSoučinitel prostupu teplaSvětelná propustnostVzduchová neprůzvučnost
    Ut/Ug [W/m2K]Urc/Uw [W/m2K]ƮD65 opál  [%]ƮD65 čirý [%]Rw [dB]
    2 -vrstvétyp A2,71,6778422
    typ B2,642,327580
    3 -vrstvétyp A1,81,2687722
    typ B1,751,647075
    4 -vrstvétyp A1,51,1657122
    typ B1,311,3657025
    5-vrstvé  1,05360
    kopule + 1x 25mm PC deska 1,11,14  25
    kopule + 1x 32 mm PC deskatyp A1,10,84505224
    typ B0,90,98  25
    kopule + 2x 16mm PC deska 0,830,81303225

    KopulovÉ světlíkY - rám hliník

    VýplňSchémaSoučinitel prostupu teplaSvětelná propustnostVzduchová neprůzvučnost
    Ut/Ug [W/m2K]Urc/Uw [W/m2K]ƮD65 čirý [%]Rw [dB]
    2-vrstvé2,71,777
    3-vrstvé1,81,468
    4-vrstvé1,31,36026
    5-vrstvé1,11,253
    kopule + 1x 25mm PC deska0,871,13830
  • Manžety

    Manžety z PVC

    • Tepelně izolováno
    • S výstupkem proti zatékání vody
    • Integrovaná ochrana proti nárazovému dešti chrání horní spojovací místo vytažené střešní izolace a trvale zajišťuje těsnost spojení lišty se stěnou
    Hranatá manžeta
    15 cm30 cm50 cm
    Hodnota Uc 1,1 W/m2KHodnota Uc 0,6 W/m2KHodnota Uc 0,6 W/m2K
    Hodnota Uup 1,9 W/m2KHodnota Uup 0,8 W/m2KHodnota Uup 0,8 W/m2K

    Manžety ocelové

    • Vyrobené z pozinkovaného plechu
    • Dostupné v libovolné výšce se zateplením či bez
    • Možnost nalakování barvou RAL

    příklady rozměrů a fyzikálních hodnot

    Hranatá ocelová manžeta
    30 cm40 cm50 cm
    Hodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2K
    Hodnota Uup 1,7 W/m2KHodnota Uup 1,5 W/m2KHodnota Uup 1,3 W/m2K

    Manžety laminátové

    • Tepelně izolováno
    • S výstupkem proti zatékání vody
    Hranatá laminátová manžeta
    15 cm30 cm50 cm
    Hodnota Uc 0,8 W/m2KHodnota Uc 0,8 W/m2KHodnota Uup 0,8 W/m2K
    Hodnota Uup 1,4 W/m2KHodnota Uup 1,0 W/m2KHodnota Uc 0,8 W/m2K
    15 cm s izolačním zesílením30 cm s izolačním zesílením50 cm s izolačním zesílením
    Hodnota Uc 0,5 W/m2KHodnota Uc 0,6 W/m2KHodnota Uup 0,5 W/m2K
    Hodnota Uup 0,9 W/m2KHodnota Uup 0,5 W/m2KHodnota Uc 0,5 W/m2K



  • Technické specifikace
    Provedení2 vrstvy3 vrstvy4 vrstvytermoplántermoplán
    Zaskleníopál
    opál    		čiré
    čiré    		opál
    opál
    opál    		čiré
    čiré
    čiré    		opál
    opál
    opál
    opál    		čiré
    čiré
    čiré
    čiré    		čiré
    2 PC
    deska    		opál
    2 PC
    desky    		čiré
    2 PC
    desky
    Světelná propustnost T65 v %778468776571523032
    Prostup celkové energie v %697458645155532930
    Jmenovitá světlost cm x cmČistý
    průzor
    světla v m2    		Plocha odvětrání v m2 při výšce zdvihuPoloha/Počet
    28 cm30 cm50 cm75 cm
    50 x 1000,260,260,26--
    50 x 1500,420,420,42--
    60 x 600,180,180,18--
    60 x 900,300,300,30--
    60 x 1200,430,400,43--
    70 x 1400,630,490,520,630,63
    80 x 800,380,350,370,38-
    80 x 1000,510,400,430,51-
    90 x 900,520,400,430,52-
    90 x 1200,730,490,520,73-
    100 x 1000,670,460,490,67-
    100 x 1501,080,600,641,071,08
    100 x 2001,49-0,791,321,49
    100 x 2401,82-0,911,521,82
    100 x 2501,90-0,941,571,90
    100 x 3002,31-1,091,822,31
    120 x 1201,040,570,611,021,04
    120 x 1501,340,660,701,171,35
    120 x 1801,65-0,791,321,65
    120 x 2402,26-0,971,622,26
    120 x 2502,37-1,001,672,37
    120 x 2702,57-1,061,772,57
    120 x 3002,88-1,151,922,88
    125 x 1251,140,600,641,071,14
    125 x 2502,48-1,021,702,48
    150 x 1501,740,740,791,321,74
    150 x 1802,14-0,881,472,14
    150 x 2102,53-0,971,622,43
    150 x 2402,93-1,061,772,66
    150 x 2503,06-1,091,822,73
    150 x 2703,33-1,151,922,88
    150 x 3003,72-1,242,073,11
    170 x 3004,29-1,301)2,173,26
    180 x 1802,62-0,971,622,43
    180 x 2403,60-1,151,922,88
    180 x 2503,76-1,181,972,96
    180 x 2704,08-1,241)2,073,11
    200 x 2003,31-1,091)1,822,73

    1) Otvírač Comfort nelze používat jako tandemový systém.

  • Speciální provedení

    essertop® kopule BG, B1

    Speciální požadavky na bezpečnost v případě požáru a možnosti propadnutí

    essertop® Heatstop

    Vrchní vrstva zasklení světlíku je opatřena speciálním povrchem, který odráží infračervené světlo

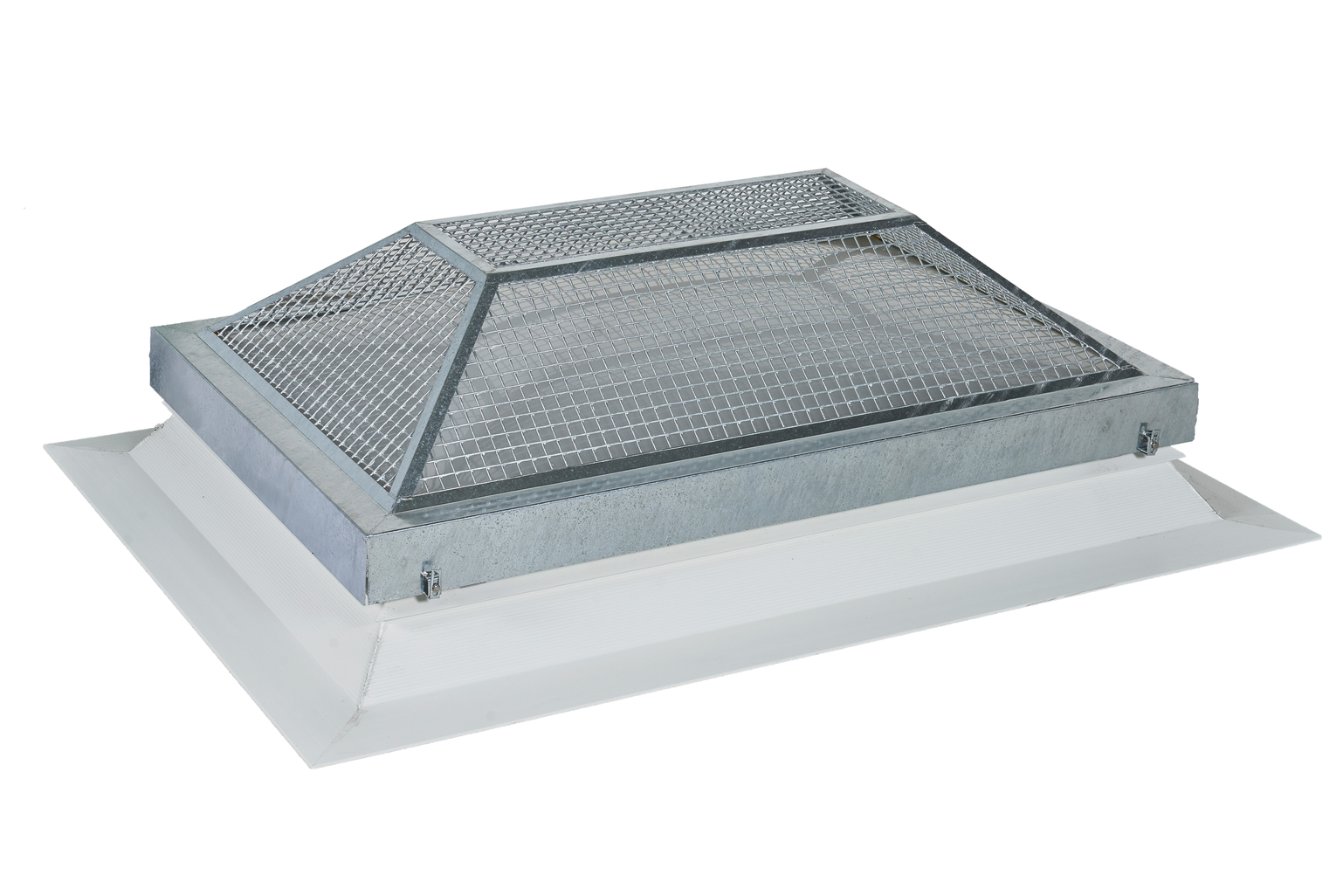

    essertop® proti krupobití

    essertop® proti krupobití
    Vrchní vrstva světlíku je vyrobena z extrémně odolného, nárazuvzdorného plastu
  • Otevírací mechanismy
    • Otevírací mechanismy:

      Elektrický otevírač KS 300, 230 V

      Elektrický otevírač KS 300, 230 V
      • Výška zdvihu 300 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS 500, 230 V

      Elektrický otevírač KS 500, 230 V
      • Výška zdvihu 500 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS Twin, 24 V

      Elektrický otevírač KS Twin, 24 V
      • Výška zdvihu 400 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení
      • Dodání včetně větrací centrály 24V

      Elektrický otevírač 300 Basic, 230 V

      Elektrický otevírač 300 Basic, 230 V
      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač 300 Comfort, 230 V

      Elektrický otevírač 300 Comfort, 230 V
      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení

      Elektrický otevírač 500, 230 V

      Elektrický otevírač 500, 230 V
      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      Elektrický otevírač fumilux®
      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze

      Pneumatický otevírač fumilux® G3

      Pneumatický otevírač fumilux® G3
      • Výška zdvihu 300, 500 nebo 750 mm
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické, mechanické vypnutí v koncové poloze (možnost ručního odblokování)
      • Provoz možný jednotlivě nebo v tandemu

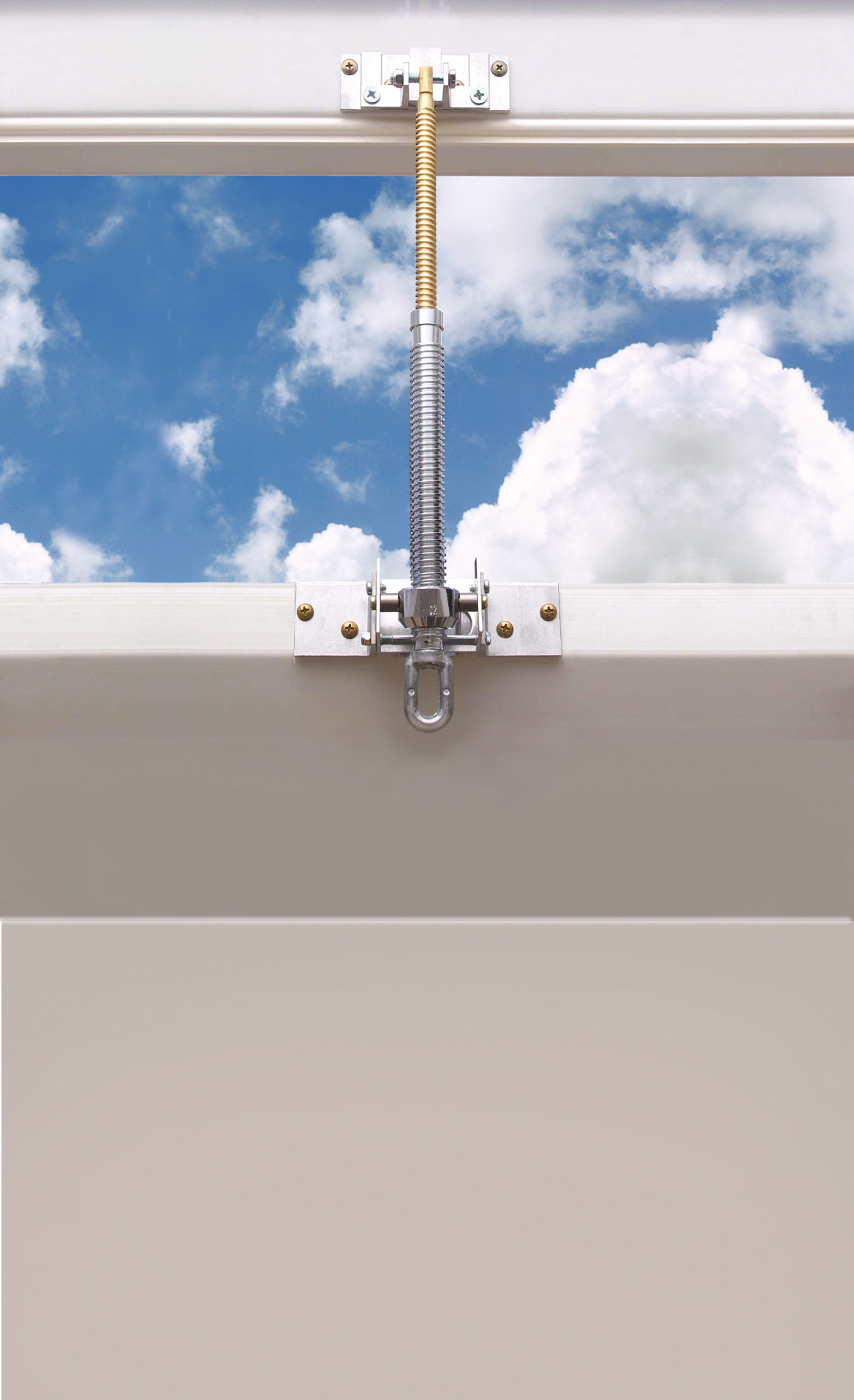

      Ruční otevírač, vřetenový

      Ruční otevírač, vřetenový
      • Výška zdvihu 280 mm
      • Vřeteno z pozinkované oceli/mosaz
      • Bezúdržbový
      • Plynule nastavitelný

      Požadované příslušenství:

      • Ruční klika (170 cm)
      • Výsuvná tyč (80 cm)

      Otevírač s ručním úchytem

      Otevírač s ručním úchytem
      • Bílá barva (RAL 9016)
      • Jednoduchá montáž díky připraveným funkčním bodům
      • Volitelně uzavíratelný
    • Příslušenství otevíracích mechanismů:

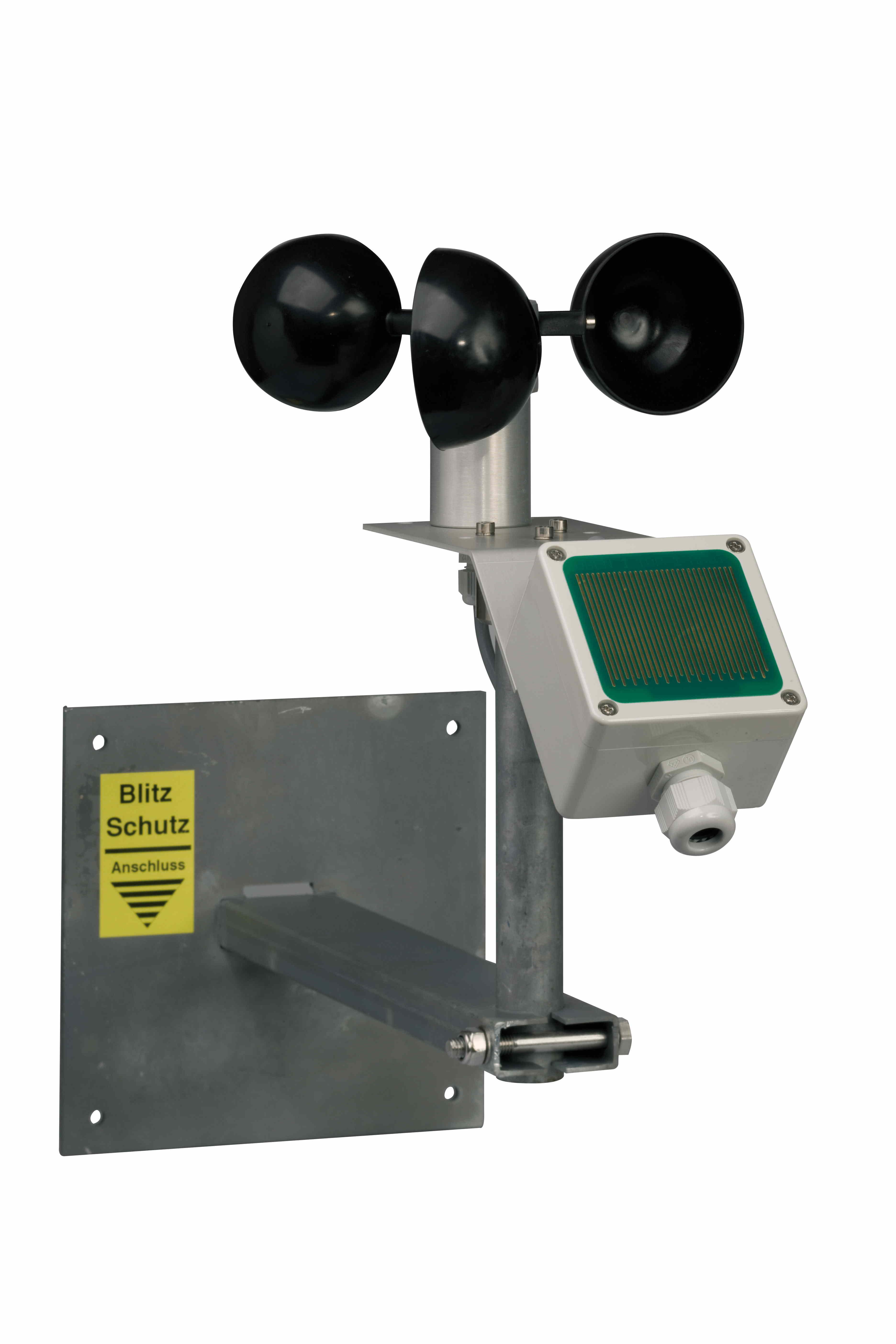

      Systém ochrany proti větru a dešti J 10

      Ochrana proti větru a dešti
      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Rádiový přijímač

      Rádiový přijímač
      • K rádiovému ovládání systémů otvírání 230V
      • Kombinovatelné se stěnovým a ručním vysílačem a TaHoma-Box Premium

      Rádiový nástěnný ovladač

      Rádiový nástěnný ovladač
      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • Včetně upevňovacích desek
      • Vhodný do všech běžných spínacích programů

      Rádiový ruční ovladač

      Rádiový ruční ovladač
      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • 4-kanálové provedení pro diferencované řízení až 4 systémů otevíraní

      Rádiový větrný a sluneční senzor

      Rádiový větrný a sluneční senzor
      • Detekuje sílu větru, respektive slunečního záření a hlásí přijímači
      • Možno rozšířit o přijímač deště

      Dešťový senzor

      Dešťový senzor
      • Hodící se k rádiovému větrnému a slunečnímu senzoru
      • Detekuje srážky a hlásí přijímači

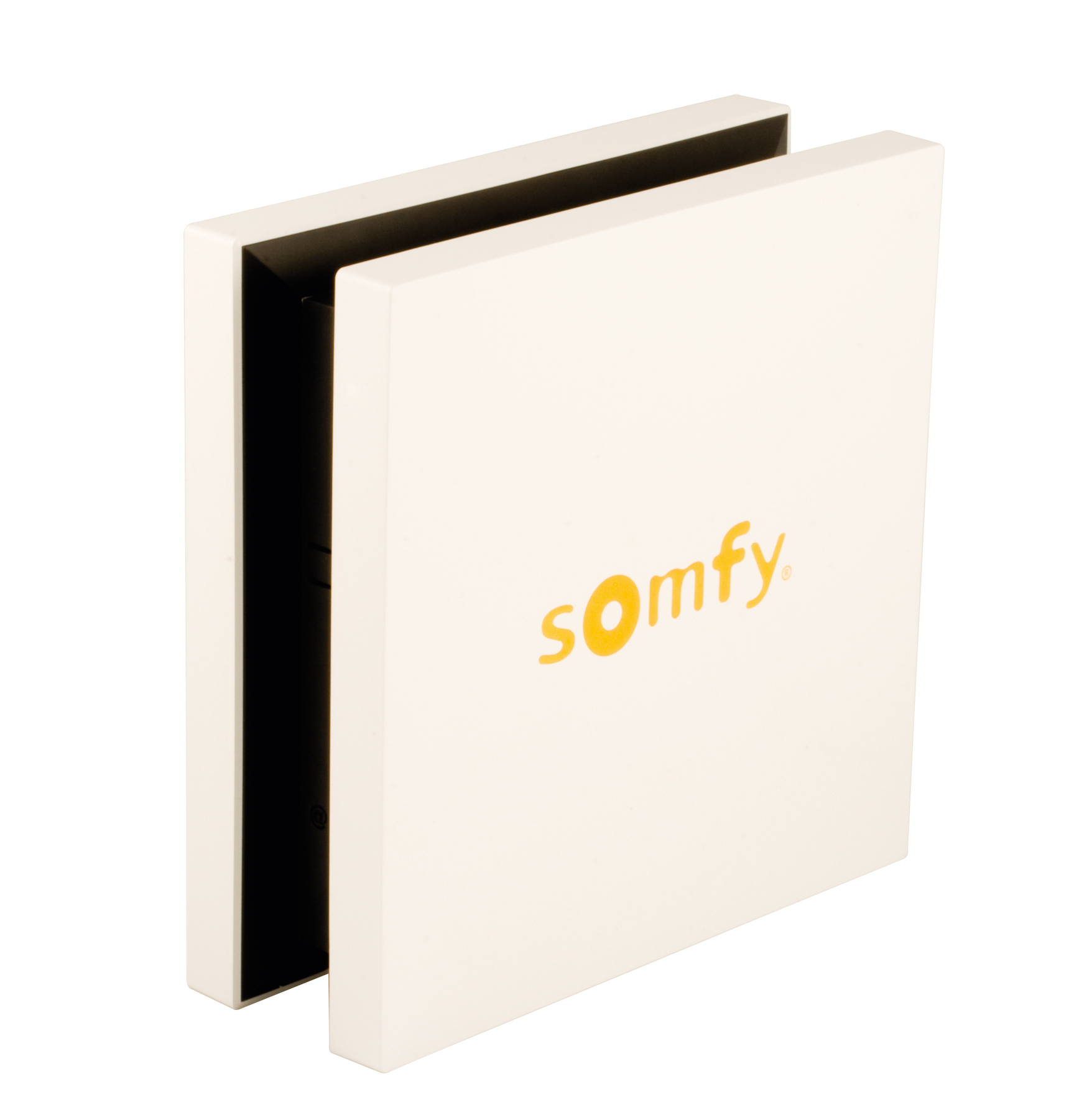

      TaHoma-Box Premium

      TaHoma Box 1811358 Original 3164
      • Vhodné pro ovládání otevíračů 230V pomocí aplikace v chytrém telefonu či tabletu z domova nebo na cestách
      • Potřebné příslušenství: rádiový přijímač a stěnový nebo ruční vysílač
      • Bez smluvního závazku
      • TaHoma-App bezplatně k dispozici

      Dálkově ovládaná větrací centrála 24 V

      Dálkově ovládaná větrací centrála 24 V
      • Snadná a praktická obsluha pomocí tlačítka ventilace (na / pod omítkou) nebo rádiového dálkového ovladače
      • Lze kombinovat s 24 V elektrickými otevírači

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem
      • Schůdek je nastavitelný od 800 do 1300 mm
      • Vhodné pro jmenovité délky 100 – 150 cm
      • Na manžety lze namontovat dodatečně
      • Skládací rukojeť
      • Vestavěná trubka pro zavěšení žebříku do šířky 620 mm
      • Na vyžádání je možné v bílé barvě (RAL 9016)
      • Výhradně pro použití s řetězovými pohony, nelze kombinovat s lineárními pohony
    • Střešní výlezy:

      Elektrický střešní výlez/vstup 24 V

      Elektrický střešní výlez/vstup 24 V
      • Sada pro 24 V
      • Pohodlný přístup i při velkých jmenovitých velikostech
      • Lze použít také pro odvod kouře ze schodišťových šachet

      Ruční střešní výlez/vstup

      • Sada s pneumatickými písty
      • Sada se zarážkou
      • Volitelně s funkcí vstupního střešního poklopu (otvíraného zvenčí)
      • Volitelně s integrovaným zavěšením pro žebřík
  • Příslušenství

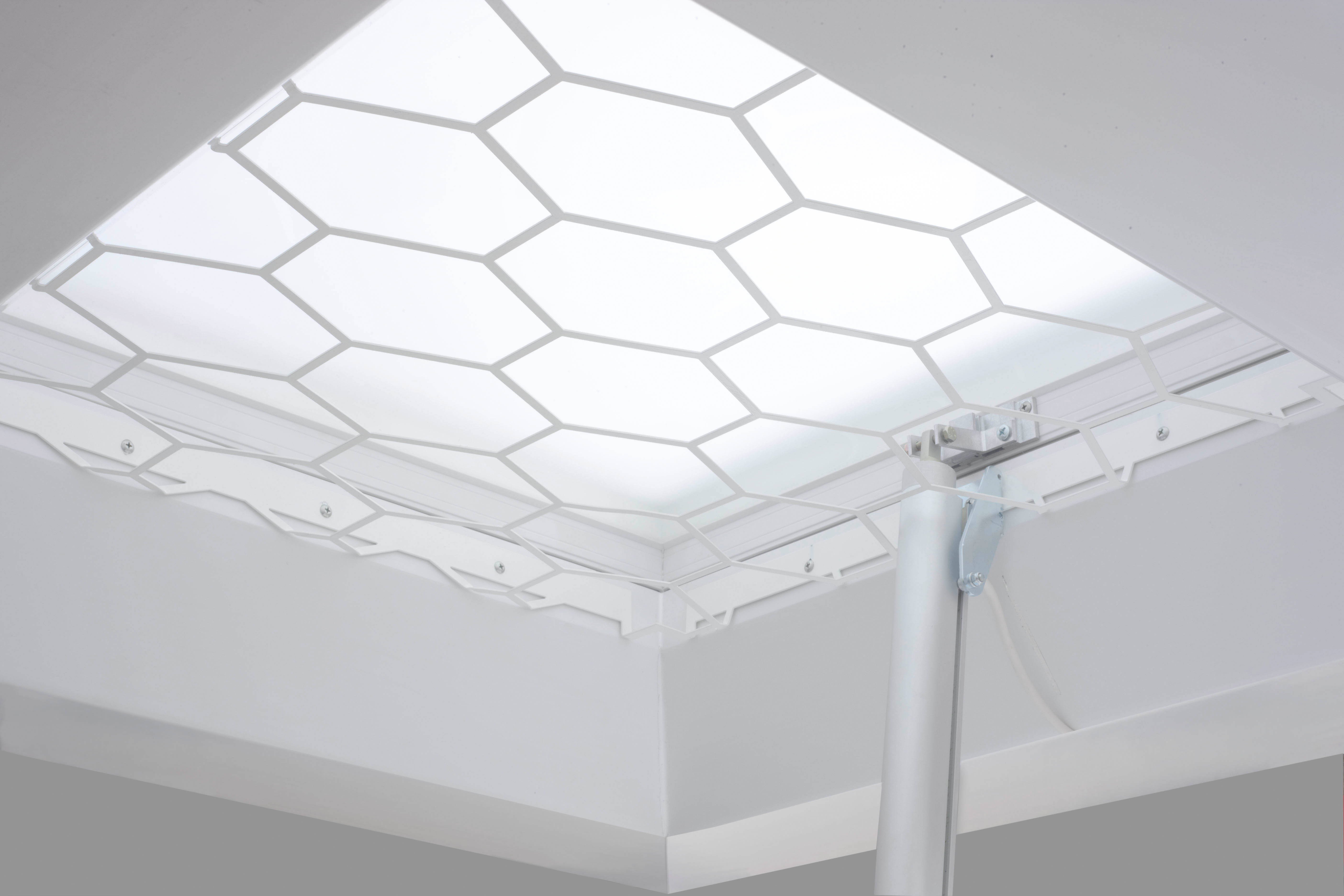

    Ochrana proti propadnutí

    Ochrana proti propadnutí

    Ochrana brání propadnutí osob světlíkem do budovy. Robustní konstrukce mřížky z pozinkovaného ocelového plechu byla testována a certifikována v souladu se státní institucí úrazového pojištění zaměstnanců stavebního průmyslu v Německu, v souladu se směrnicí GS18 – a to jak pro novostavby, tak i pro dodatečnou montáž v případě rekonstrukce.

    Ochrana proti propadnutí esserprotect®  se dodává pro:

    • Kopulové světlíky řady essertop®
    • Prakticky všechny manžety světlíků od ostatních výrobců
    • Přímou instalaci pod manžetu nebo do rámu kopulového světlíku
    • Dovybavení manžet nebo při jejich renovaci
    • Instalaci do konstrukce rámu kopulového světlíku

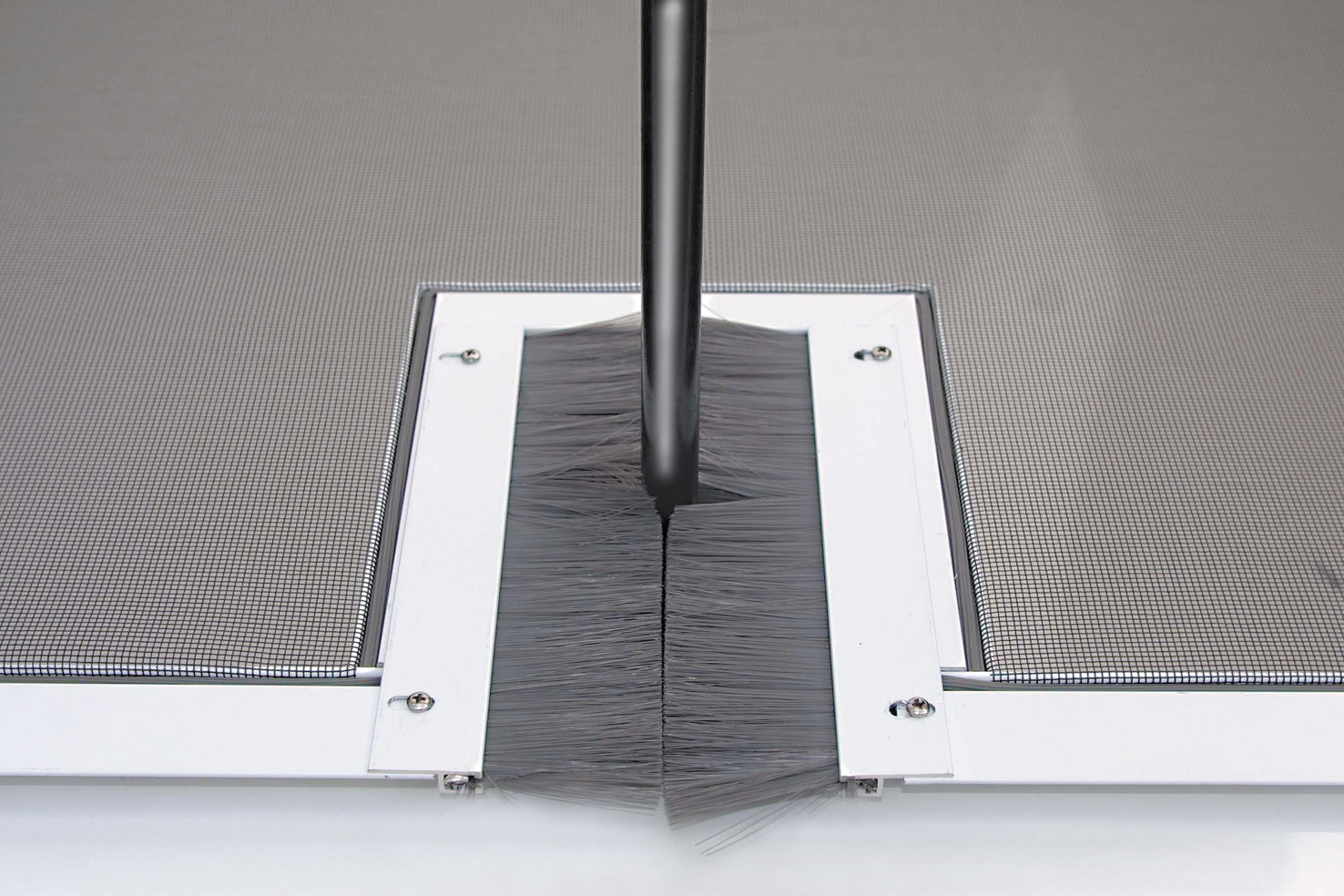

    Ochranná síť proti hmyzu

    Ochranná síť proti hmyzu
    Insektenschutz esserprotect

    Otevřené světlíky a okna vytvářejí prostor pro vniknutí hmyzu, listí a nečistot. Ochranná síť esserprotect® uzavírá otevřený prostor jemnou síťovinou, která je napnutá v hliníkovém rámu bílé barvy. Těsnicí pásek s kartáčky utěsňuje prostor kolem otevíracího mechanismu. Ochranu proti hmyzu lze snadno vyjmout a vyčistit.

    V potravinářských podnicích, kde se zpracovávají a vyrábějí potraviny (pekárny, řeznictví, velké kuchyně, jídelny, atd.) zabraňuje síťka kontaminaci a je zároveň povinná v souladu s nařízením EU 825-2004, Příloha II, Část I a II.

    Ochrana proti hmyzu esserprotect® je k dispozici:

    • pro všechny hranaté bodové i ploché střešní světlíky řady essertop®, essersky®
    • předem připravená pro konkrétní jmenovitou světlost
    • pro přímou montáž nebo k dodatečné instalaci

    Stínění

    Stínění

    Přirozené denní světlo je nejlepším řešením pro zdravé a ekologické osvětlení místností. Intenzivní sluneční světlo však může být vnímáno jako rušivé, zejména pokud způsobuje přehřívání místnosti, oslňuje a ruší projektorem promítané prezentace. Řešením je systém stínění esserprotect®: Tyto plynule nastavitelné skládané rolety vytvářejí v místnosti optimální atmosféru.

    • Materiál v bílé barvě, integrováno v rámu (bílá RAL 9016)
    • Varianty materiálu: transparentní, neprůhledný a zatemňovací
    • Ovládání spínačem na zdi nebo dálkovým ovladačem
    • Předem sestaveno v továrně
    • Lze dodatečně nainstalovat na všechny kopulové i ploché střešní světlíky řady essertop®, essersky®

    Ochrana proti propadnutí a vloupání

    Ochrana proti propadnutí a vloupání

    Četnost vloupání a vandalismu kontinuálně stoupá. Optimálním řešením pro světlíky je ochrana proti propadnutí a vloupání esserprotect®. Disponuje velmi odolnými mřížovými vložkami (profilové a kulaté tyče z různých slitin oceli), které jsou testovány a schváleny podle DIN EN 1627 pro třídu odolnosti 2.

    Ochranu proti propadnutí a vloupání esserprotect®  dodáváme:

    • Pro klasické nebo kruhové bodové světlíky a ploché světlíky série essertop® a essersky®
    • K přímým nebo dodatečným montážím pod manžetu nebo do střešního otvoru

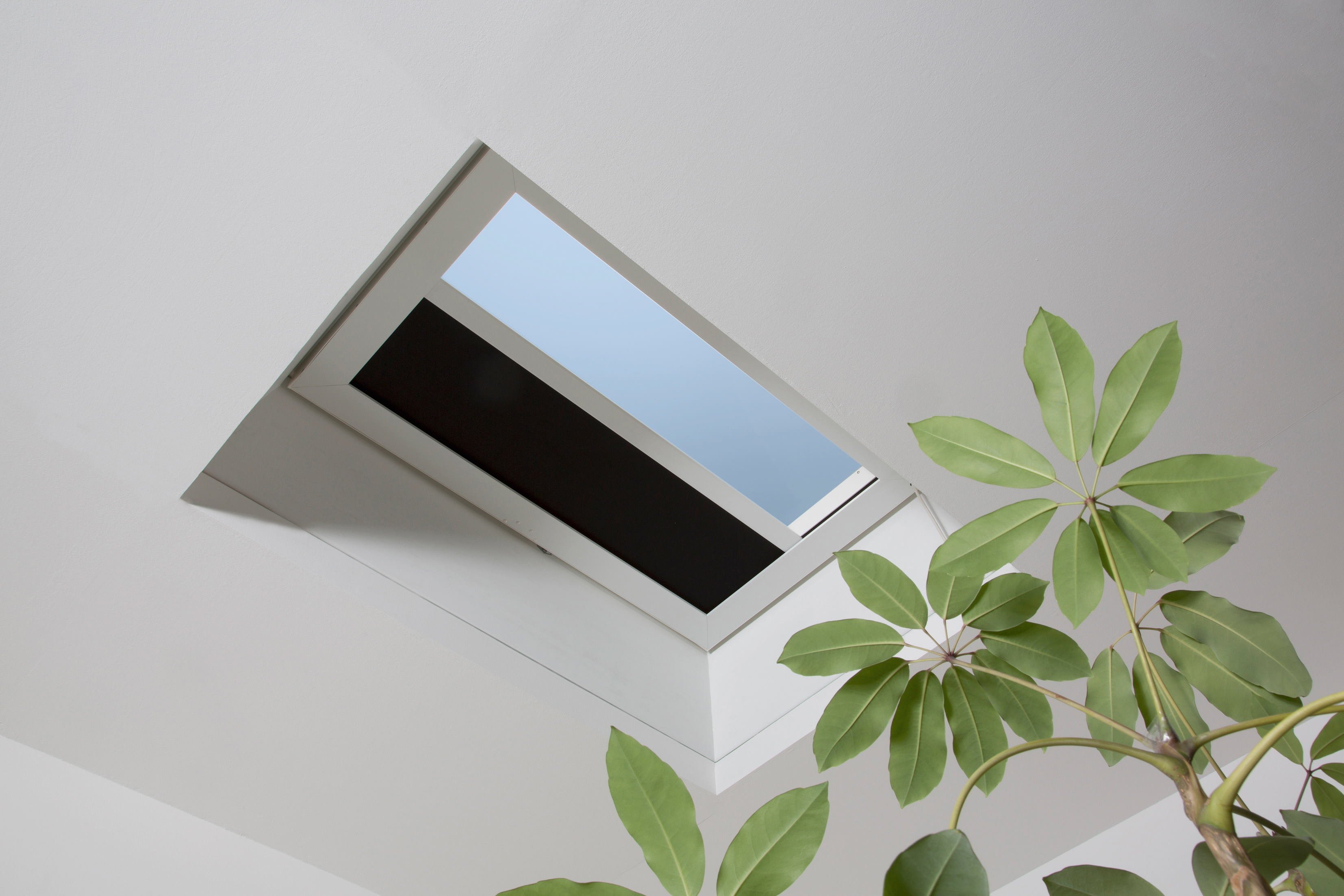

    Zatemnění

    Zatemnění esserprotect®

    Zatemnění esserprotect® umožňuje individuální, plynulé ovládání zatemnění místnosti. Obsluhuje se volitelně přes tlačítka ovládání na stěně nebo rádiově dálkovým ovladačem.

    • Textilie je upevněná podél celého hliníkového rámu
    • Kombinace textil-plast, odolnost vůči UV, obsahuje látky zpomalující hoření dle normy DIN 4102 B1
    • Ovládání spínačem na zdi nebo rádiovým dálkovým ovladačem
    • Předem sestaveno v továrně, dodatečně lze nainstalovat na všechny hranaté bodové i ploché střešní světlíky řady essertop®  a essersky®
    • Lze kombinovat s otevíracím mechanismem a příslušenstvím ESSERTEC

    Ochrana proti kroupám

    Ochrana proti kroupám

    Prudké bouře, vichřice, krupobití – počasí je stále extrémnější a způsobuje velké škody. Ochrana proti kroupám esserprotect®  zde nabízí účinnou ochranu při nepatrném ovlivnění světelné propustnosti.

    • Vysoká ochrana proti krupobití
    • Velká světelná prostupnost
    • Korozi odolné ocelové pletivo
    • Lze dovybavit hranaté bodové světlíky série essertop®



    Spojovací sada

    Spojovací sada

    Spojovací sada obsahuje hliníkové profily, rohové spojky a příslušný připevňovací materiál a používá se k vytvoření těsného spoje mezi zvednutou střešní izolací/fólií a manžetou. Spojovací sady jsou dodávány na míru podle konkrétní jmenovité světlosti.

    • Profily jsou již předem dílensky vyřezané a navrtané na požadované velikosti
    • Jednoduchá montáž aretací na ochranné oplechování proti krupobití na nasazovací PVC manžetě ESSERTEC
    • Lze použít u všech typů manžet z PVC nebo sklolaminátu
  • Poptávkový formulář
    •
    •
    •

    • Typ světlíku

    • Volba světlíku

    • Volba manžety

    • Výběr příslušenství

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

    • Typ světlíku:

    • Volba manžety

    • Volba světlíku

    • Volba větracího křídla

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.
    • Vložte projektovou, technickou  dokumentaci. V případě, že těmito dokumenty nedisponujete, vložte pouze kontaktní údaje, ozveme se Vám a rádi Vám pomůžeme

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

Katalog střešní systémy

Katalog střešní systémypdf8.33 MB
Veškeré fotografie a diagramy jsou pouze ilustrační a nemusí odpovídat reálnému detailu.

Tento web využívá cookies

Tento web používá k poskytování služeb, personalizaci reklam a analýze návštěvnosti soubory cookie. Používáním tohoto webu s tím souhlasíte. Zobrazit podrobnosti

Nastavení Rozumím

Nastavení cookies

Vaše soukromí je důležité. Můžete si vybrat z nastavení cookies níže. Zobrazit podrobnosti

Potvrdit vše Potvrdit moje volby
