Pneumatický systém s funkcí otevřít

Pneumatický systém s funkcí otevřít

Systém přirozeného odvodu kouře a tepla fumilux® 4000 nabízí ukázkovou funkční bezpečnost, splňující normu EN 12101-2.

Systém má individuální automatickou termickou aktivaci. V případě požáru praskne malá skleněná nádobka (při teplotě 68°C, 93°C nebo 141°C) a dojde k proražení integrované patrony s CO2.Tento plyn následně začne proudit do pneumatického válce, který otevře odvod kouře.

Pro skupinovou aktivaci stanovené normami řady ČSN 7308xx nabízíme tři varianty otevíráni. Dle směrnic VdS a směrnic o průmyslových stavbách: aktivace pomocí CO2, elektrická aktivace a elektromagnetická aktivace. Všechny tři varianty aktivování probíhají přes centrální poplachovou stanici.

V naší nabídce najdete také pneumatický systém s funkcí otevřít/zavřít.

WL 1500 | SL 500 | T-05 | Re 50 | B 300

  • Produkt
    2-vrstvy

    2-vrstvy
    Hodnota Ug 2,7 W/m2K
    Hodnota Ur 2,5 W/m2K

    3-vrstvy

    3-vrstvy
    Hodnota Ug 1,8 w/m2K
    Hodnota Ur 1,8 W/m2K

    4-vrstvy

    4-vrstvy
    Hodnota Ug 1,5 w/m2K
    Hodnota Ur 1,4 W/m2K

    1 vrstva, 1 izolační deska

    1 vrstva, 1 izolační deska
    Hodnota Ug 1,0 W/m2K
    Hodnota Ur 1,3 W/m2K

    1 vrstva, 2 izolační desky

    1 vrstva, 2 izolační desky
    Hodnota Ug 0,83 w/m2K
    Hodnota Ur 1,1 W/m2K

    Schéma
  • Manžety

    Manžety ocelové

    • Vyrobené z pozinkovaného plechu
    • Dostupné v libovolné výšce se zateplením či bez
    • Možnost nalakování barvou RAL

    příklady rozměrů a fyzikálních hodnot

    Hranatá ocelová manžeta
    30 cm40 cm50 cm
    Hodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2K
    Hodnota Uup 1,7 W/m2KHodnota Uup 1,5 W/m2KHodnota Uup 1,3 W/m2K

    Manžety z PVC, ocelové krytí z interiéru

    • Vyrobené z tvrzeného PVC
    • Vyztužené ocelovým plechem
    • Dostupné ve výšce 30 cm

    Tepelně izolováno

    30 cm
    Hodnota Uc 0,9 W/m2K
    Hodnota Uup 1,6 W/m2K

    Laminátové manžety, ocelové krytí z interiéru

    • Vyrobené z laminátu
    • Vyztužené ocelovým plechem
    • Tepelně izolováno
    Laminátová manžeta, ocelové krytí z interiéru
    30 cm 50 cm
    Hodnota Uc 1,0 W/m2KHodnota Uup 1,0 W/m2K
    Hodnota Uup 1,7 W/m2KHodnota Uc 1,4 W/m2K



  • Technické specifikace
    Jmenovitá světlost cm x cmČistý průzor světla v m2Plocha odvětrání při výšce zdvihu 30 cm v m2Av v m2Ageo v m2fumilux® 4000
    Hodnoty Aa
    se spoilerem v m2bez spoileru v m2
    100 x 1000,670,531,000,790,7500,650
    100 x 1501,080,681,501,241,1250,900
    100 x 2001,490,832,001,681,5001,200
    100 x 2401,820,952,402,041,8001,440
    100 x 2501,900,982,502,131,8751,500
    120 x 1201,040,651,441,191,0800,864
    120 x 1501,350,741,801,521,3501,080
    120 x 1801,650,832,161,841,6201,296
    120 x 2402,261,012,882,502,1601,584
    120 x 2502,371,043,002,612,2501,650
    120 x 2702,571,063,242,822,3981,782
    125 x 1251,140,941,561,301,1700,936
    125 x 2502,481,133,132,722,3481,690
    150 x 1501,740,832,251,931,6881,350
    150 x 1802,140,922,702,352,0251,620
    150 x 2102,531,013,152,772,3631,890
    150 x 2402,931,103,603,182,7001,980
    150 x 2503,061,133,753,322,8132,063
    150 x 2703,331,154,053,602,9972,147
    180 x 1502,140,922,702,352,0251,620
    180 x 1802,621,013,242,862,4301,782
    180 x 2403,601,194,323,873,2402,376
    180 x 2503,761,224,504,043,3752,475
    180 x 2704,081,244,864,383,5962,430
    200 x 2003,311,134,003,573,0002,120
  • Poplachové stanice

    Poplachová stanice  C

    • Pneumatická aktivace
    • Možnost dálkové aktivace pomocí CO2
    • Možnost elektrické dálkové aktivace prostřednictvím řídící centrály ZOKT MP-J 10
    • K dispozici pro různé velikosti lahví či náplní CO2
    Poplachová stanice C

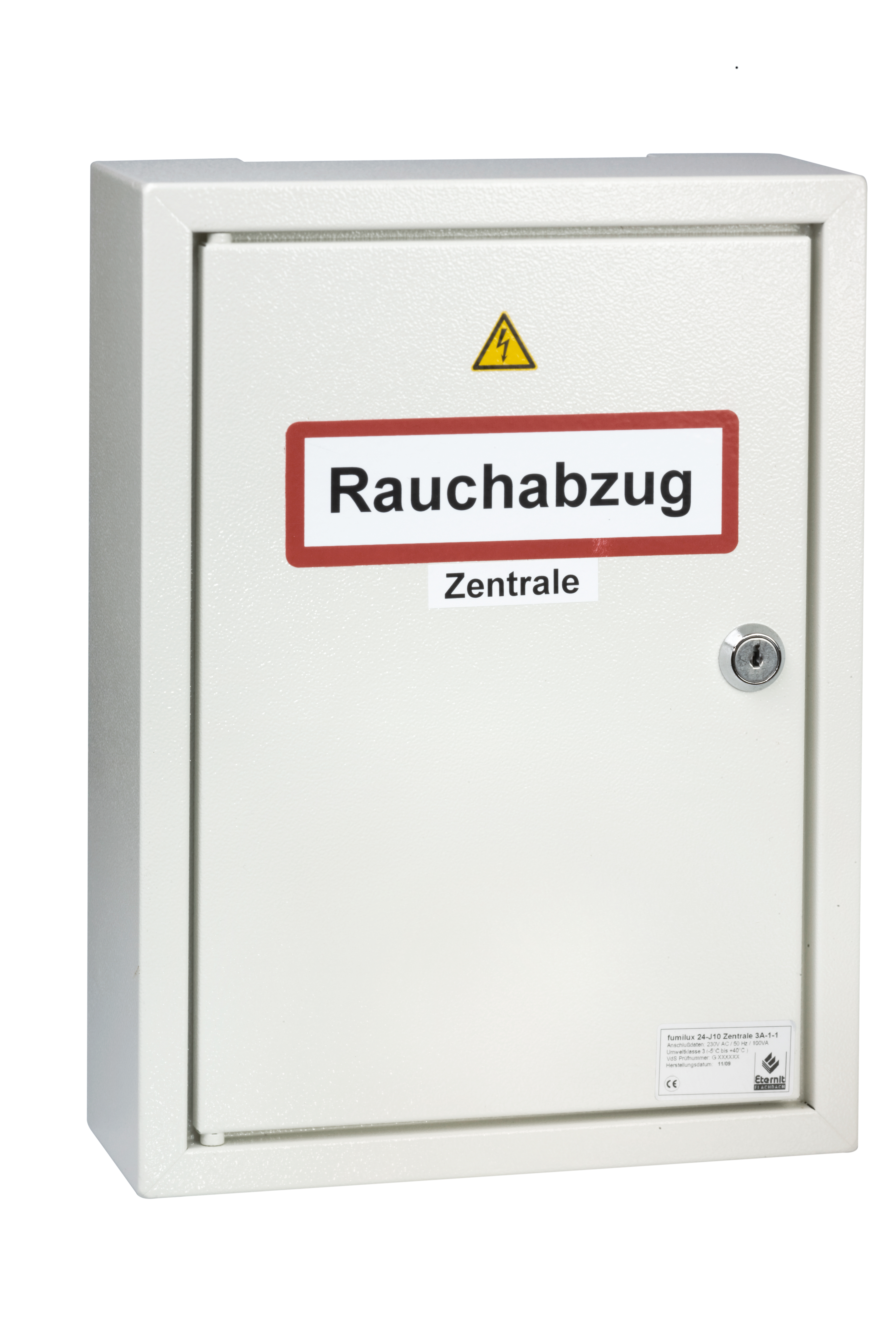

    Řídící centrála fumilux® ZOKT MP-J 10

    • Elektrická aktivace (24 V)
    • Integrované nouzové napájení (72 h)
    • Volitelně s údržbovým modulem
    • Lze propojit s požárním poplašným řídícím panelem
    • Možnost připojení detektoru kouře
    • Volitelně s funkcí ochrany proti povětrnostním vlivům
    Řídící centrála fumilux® ZOKT MP-J 10
  • Přislušenství
    • Otevírací mechanismy:

      Elektrický otevírač 300 Basic, 230 V

      Elektrický otevírač 300 Basic, 230 V
      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač 500, 230 V

      Elektrický otevírač 500, 230 V
      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      Elektrický otevírač fumilux®
      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
    • Příslušenství otevíracích mechanismů:

      Elektrické tlačítko s LED kontrolkou

      Elektrické tlačítko s LED kontrolkou
      Elektrické tlačítko
      • Tlačítka pro aktivaci světlíků. Modely pro montáž na omítku nebo pod ní.

      Systém ochrany proti větru a dešti J 10

      Ochrana proti větru a dešti
      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem
      • Schůdek je nastavitelný od 800 do 1300 mm
      • Vhodné pro jmenovité délky 100 – 150 cm
      • Na manžety lze namontovat dodatečně
      • Skládací rukojeť
      • Vestavěná trubka pro zavěšení žebříku do šířky 620 mm
      • Na vyžádání je možné v bílé barvě (RAL 9016)
      • Výhradně pro použití s řetězovými pohony, nelze kombinovat s lineárními pohony
    • Přislušenství

      Ochrana proti propadnutí

      Ochrana proti propadnutí

      Ochrana brání propadnutí osob světlíkem do budovy. Robustní konstrukce mřížky z pozinkovaného ocelového plechu byla testována a certifikována v souladu se státní institucí úrazového pojištění zaměstnanců stavebního průmyslu v Německu, v souladu se směrnicí GS18 – a to jak pro novostavby, tak i pro dodatečnou montáž v případě rekonstrukce.

      Ochrana proti propadnutí esserprotect®  se dodává pro:

      • Kopulové světlíky řady essertop®
      • Prakticky všechny manžety světlíků od ostatních výrobců
      • Přímou instalaci pod manžetu nebo do rámu kopulového světlíku
      • Dovybavení manžet nebo při jejich renovaci
      • Instalaci do konstrukce rámu kopulového světlíku

      Ochrana proti propadnutí a vloupání

      Ochrana proti propadnutí a vloupání

      Četnost vloupání a vandalismu kontinuálně stoupá. Optimálním řešením pro světlíky je ochrana proti propadnutí a vloupání esserprotect®. Disponuje velmi odolnými mřížovými vložkami (profilové a kulaté tyče z různých slitin oceli), které jsou testovány a schváleny podle DIN EN 1627 pro třídu odolnosti 2.

      Ochranu proti propadnutí a vloupání esserprotect®  dodáváme:

      • Pro klasické nebo kruhové bodové světlíky a ploché světlíky série essertop® a essersky®
      • K přímým nebo dodatečným montážím pod manžetu nebo do střešního otvoru

      Spojovací sada

      Spojovací sada

      Spojovací sada obsahuje hliníkové profily, rohové spojky a příslušný připevňovací materiál a používá se k vytvoření těsného spoje mezi zvednutou střešní izolací/fólií a manžetou. Spojovací sady jsou dodávány na míru podle konkrétní jmenovité světlosti.

      • Profily jsou již předem dílensky vyřezané a navrtané na požadované velikosti
      • Jednoduchá montáž aretací na ochranné oplechování proti krupobití na nasazovací PVC manžetě ESSERTEC
      • Lze použít u všech typů manžet z PVC nebo sklolaminátu
  • Speciální provedení
    essertop® kopule BG, B1

    essertop® kopule BG, B1
    Speciální pozadavky na bezpečnost v případě požáru a možnosti propadnutí

    essertop® Heatstop

    essertop® Heatstop
    Vrchní vrstva zasklení světlíku je opatřena speciálním povrchem, který odráží infračervené světlo

    essertop® proti krupobití

    essertop® proti krupobití
    Vrchní vrstva světlíku je vyrobena z extrémně odolného, nárazuvzdorného plastu.

    •
    •
    •

    • Typ světlíku

    • Volba světlíku

    • Volba manžety

    • Výběr příslušenství

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

    • Typ světlíku:

    • Volba manžety

    • Volba světlíku

    • Volba větracího křídla

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.
    • Vložte projektovou, technickou  dokumentaci. V případě, že těmito dokumenty nedisponujete, vložte pouze kontaktní údaje, ozveme se Vám a rádi Vám pomůžeme

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

Katalog střešní systémy

Katalog střešní systémypdf8.33 MB
Veškeré fotografie a diagramy jsou pouze ilustrační a nemusí odpovídat reálnému detailu.
